IBM Power10 E1080 기술 요약 정보

IBM UK가 출시한 새로운 머신의 특징은?

UK IBM의 Roger Griffis가 새로운 머신 출시 기념으로 제품의 기술적인 내용을 이야기하고 있어요.

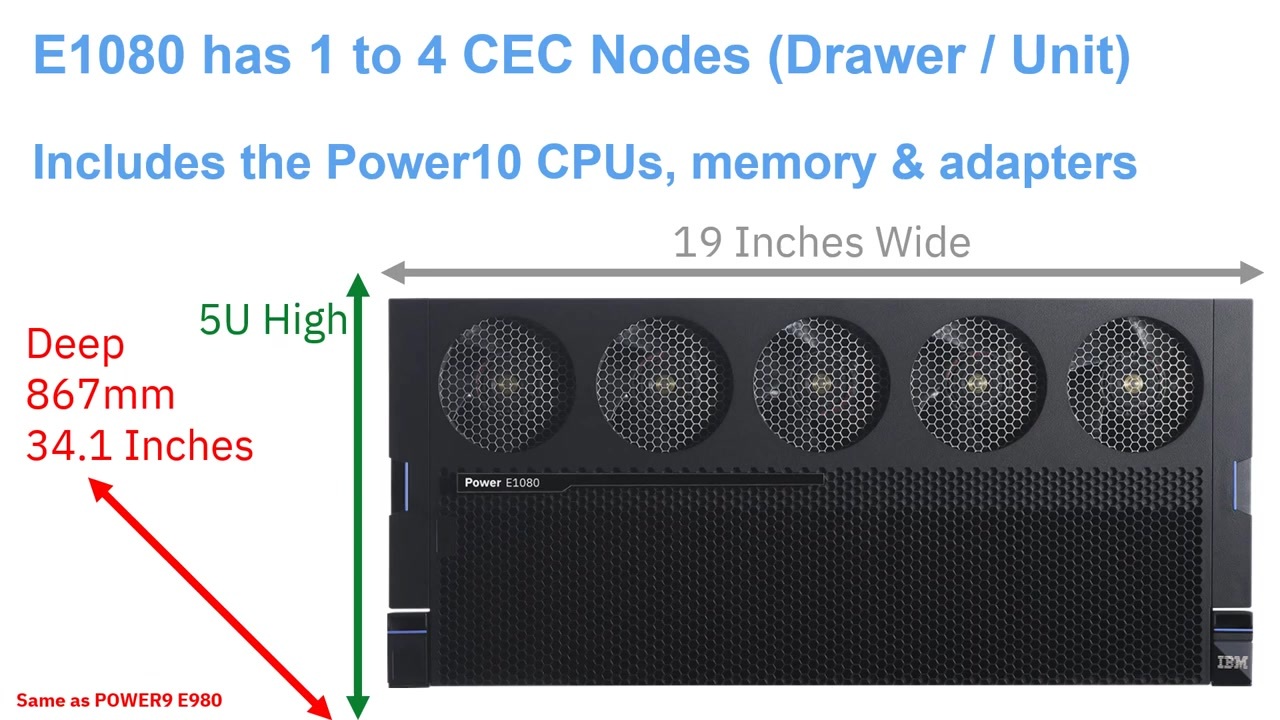

이전 버전인 Power9 E980과 같은 사이즈이며, CPU, Memory, Adapter 등이 포함된 Kek node를 최대 4개까지 단일 머신(또는 Drawer)에 사용할 수 있어요.

기존 Power9와 비교해서 긴 사이즈 때문에 케이블링을 우회하기 위해 rack extension 추가가 필요했던 경우가 많았는데, E1080은 바로 이 부분이 보완되었답니다.

Power10은 기존 모델 대비 최대 3배의 처리 능력 향상이 예상돼요.

Keck 시스템 제어 유닛의 구성

Keck 노드 외에도 시스템 제어 유닛이 있어요.

FSP(Fast Service Process) 2개와 해당 노드로 향하는 케이블이 가장 중요하답니다.

시스템 제어 유닛은 마스터 컨트롤러로, 박스의 전원 공급, 구성 요소 설정 및 기타 작업을 수행해요.

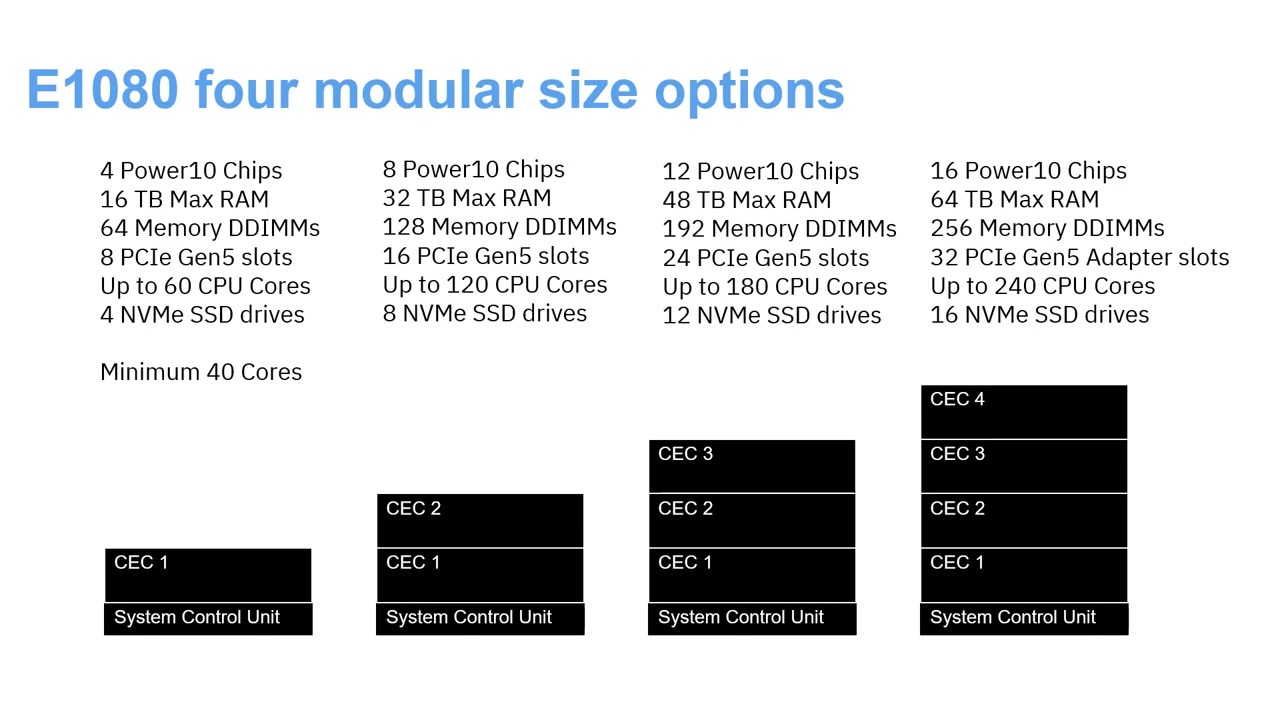

Keck 노드는 빌딩 블록이며, 하나의 Keck, 두 개의 Keck, 세 개의 Keck 또는 네 개의 Keck와 시스템 제어 유닛을 가질 수 있으며, 각각 4개의 Power10 CPU와 최대 16TB의 메모리, 64개의 메모리 DIMM 슬롯, 8개의 PCI Gen 5 어댑터 슬롯, 최대 60개의 CPU 코어, 그리고 NVMe SSD 4개를 가지고 있어, 가상 I/O 서버의 부팅에 사용될 수 있는 기능도 있어요.

대부분의 고객은 4개의 Keck을 구매하며, 초기에는 작업 부하를 증가시키는 데 사용할 수 있어요.

IBM 가상머신에서 CPU와 메모리 추가 구매 방법

IBM의 가상머신에서 사용할 수 있는 CPU와 메모리량은 기본적으로 제한된 상태로, 추가 구매가 필요합니다.

가장 많은 고객들이 선택하는 것은 'Power Enterprise Pools 2.0'로, 기본적인 CPU와 메모리를 구입하고 추가 구매가 필요하면 필요한 시점에 구매하고 사용한 시간만큼 요금을 지불하는 구조입니다.

이는 클라우드 모델과 유사해, 사용량에 따라 유동적으로 비용이 발생하기 때문에 합리적인 구조입니다.

가상머신에서 필요에 따라 CPU와 메모리를 추가 구매하는 방식은 유닉스이나 리눅스 등 서버 환경에서 보편화되어 있으며, 고객들은 이 기능에 의존해 성능을 높이고 있습니다.

랙 노드란 무엇이고 내부 구성은 어떻게 되나요?

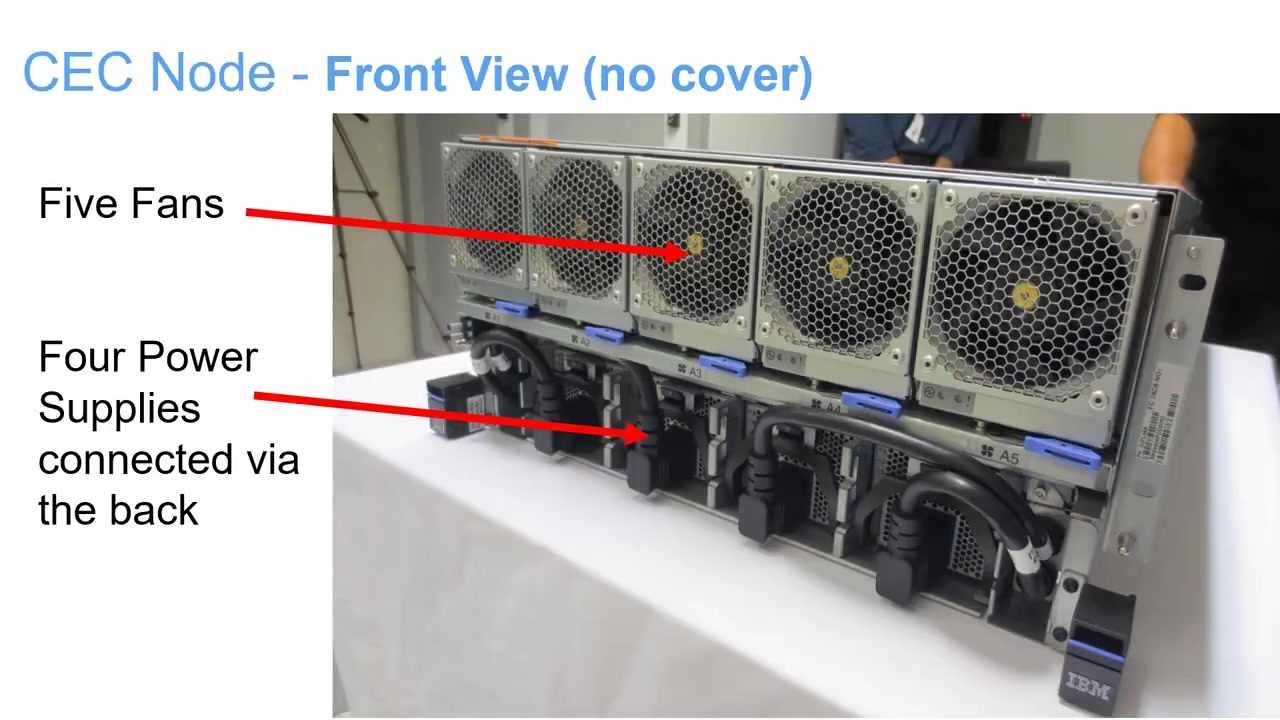

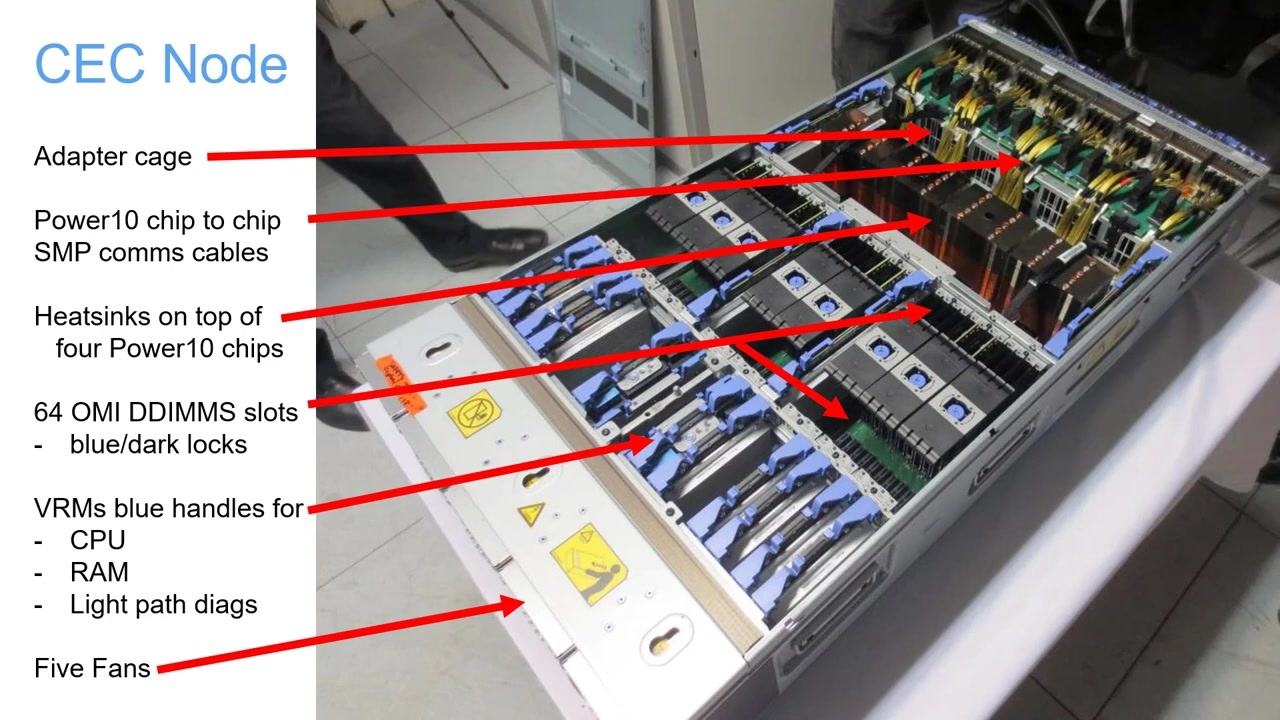

랙 노드의 앞면 커버를 열면 강력한 팬 5개를 볼 수 있어요.

이 팬은 기계를 냉각시키기 위한 것이죠.

노드 내부에는 OMI(Open Memory Interface)를 포함한 64개의 메모리 카드 슬롯과 프로세서 간 미러링을 공유하는 인터 노드 케이블, 프로세서 상단의 히트 싱크 등이 있어요.

전압 규제 모듈(각각 CPU 또는 메모리용)에서는 불량 부품을 빠르게 감지할 수 있는 Light Path Diagnostics가 작동합니다.

머신을 꺼내어 버튼을 누르면 그 부품의 위치를 식별하여 교체가 가능하지만, 불량 부품을 정확하게 식별하여 교체하는 것이 중요합니다.

랙 노드는 이런 요소로 이루어져 있고, 강력한 팬 5개가 기계를 냉각시켜줍니다.

파워10칩은 어떤 구성으로 이루어져 있나요?

한 소켓당 파워10 칩은 4개로 이루어져 있는데, 서버당 16개의 칩을 사용해요.

각 칩은 10, 12, 또는 15개의 CPU 코어를 가지고 있으며, 서버 당 최대 240개의 코어까지 사용할 수 있어요.

SMT-8 덕분에, 파워10칩은 동시에 약 2,000개의 프로그램을 실행할 수 있어요.

서버의 모든 프로세스는 10코어, 12코어 또는 15코어 중 하나여야하며, 15코어가 가장 성능이 좋아요.

10코어가 가장 저렴한 반면, 15코어는 더 비싸지만 강력한 성능 균형을 유지할 수 있어요.

메인 메모리의 기능과 설계는?

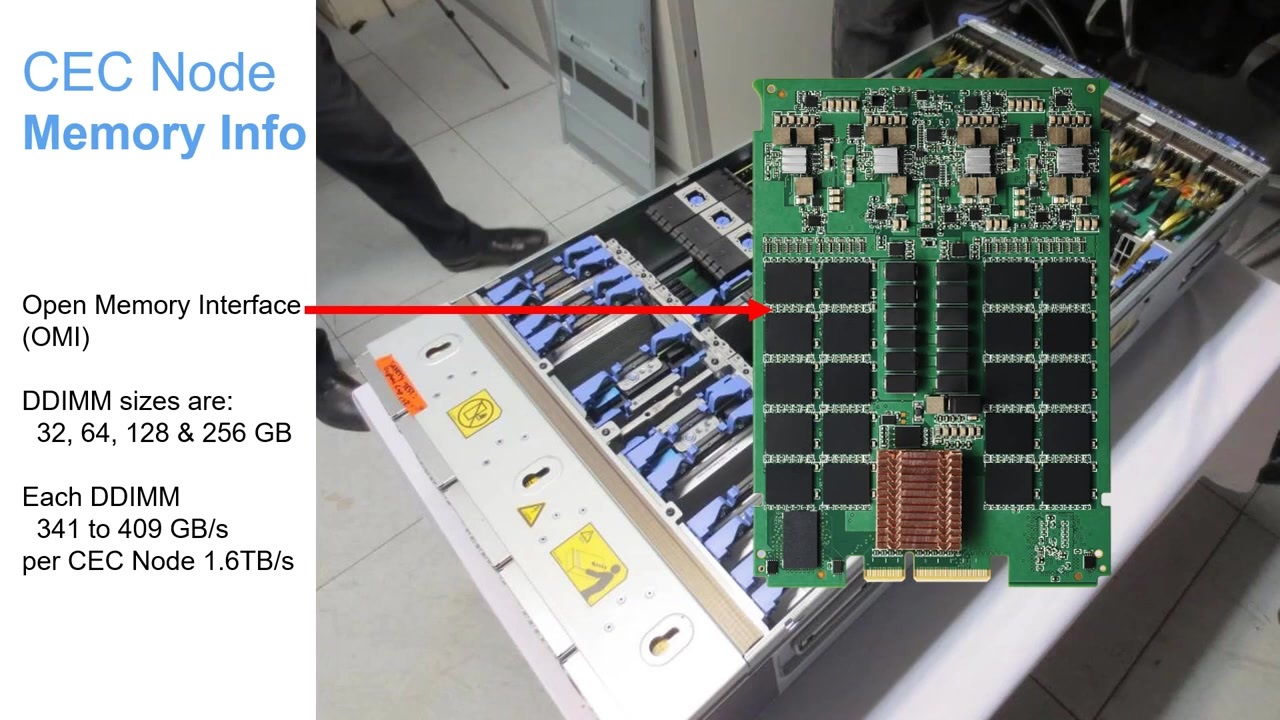

메인 메모리 카드 밑에 작은 구리 히트싱크는 메모리에 대한 열을 효과적으로 배출하기 위한 것이에요.

컨트롤러가 메모리에 대한 버퍼 역할을 하며, 초당 1.6 테라바이트의 데이터를 메인 CPU로 로딩하고 저장할 수 있어요.

또한 이 컨트롤러에서 메모리를 암호화하며, 해당 암호화는 프로세서에 내장된 Power10 암호 엔진과 완전히 독립적이에요.

메모리는 4개 세트로 구매되며, 최소 32GB 버전을 구매하면 기계의 최소 크기는 128GB로 확인할 수 있어요.

이 메모리는 표준 DDR 메모리에 비해 1.8배 더 빠른 성능을 가지고 있어요.

서버 제어와 어댑터 슬롯이란?

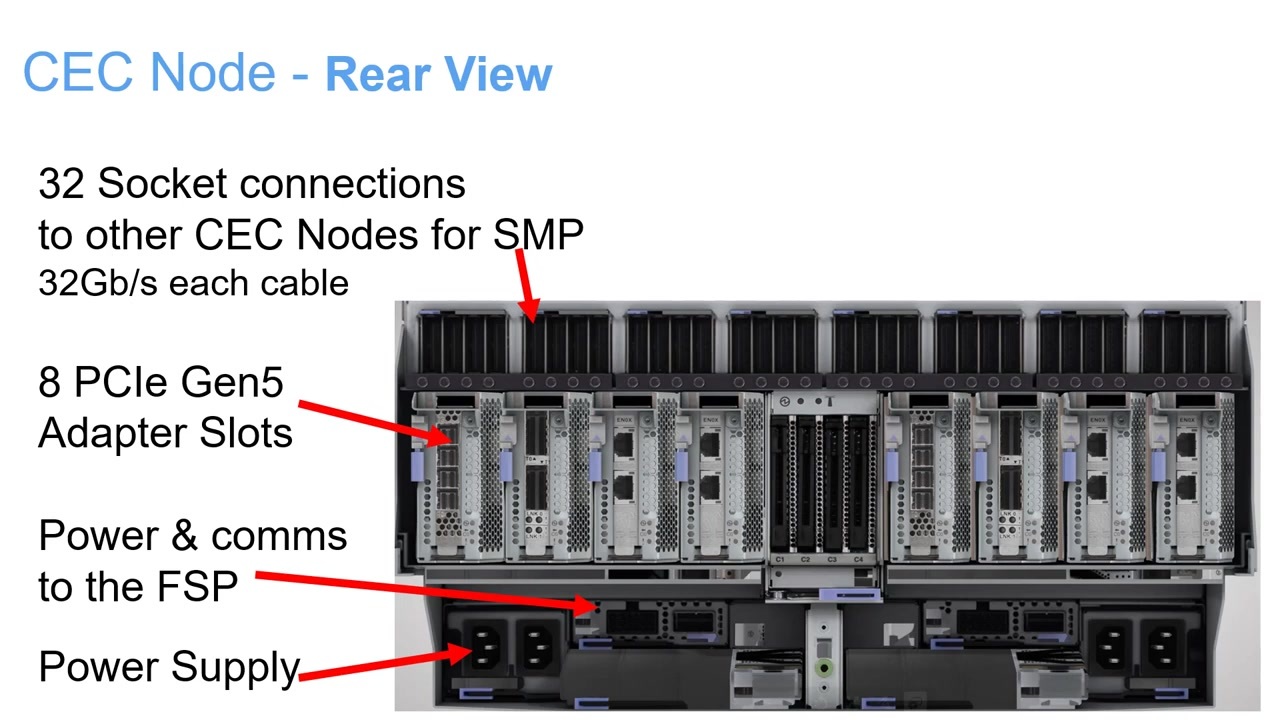

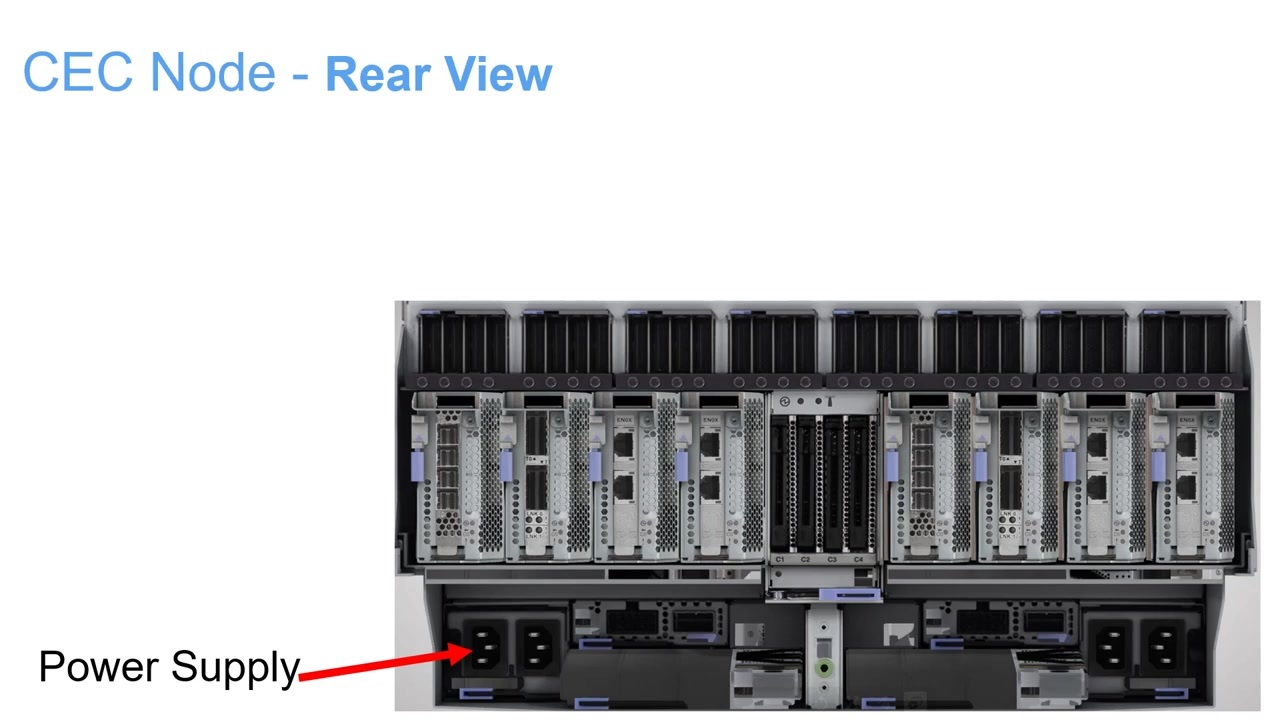

서비스 프로세서에 대한 전기 및 통신 커넥터는 4 개의 Keks가 하나의 컴퓨터로 작동할 수 있도록 해줘요.

8 개의 PCIe Gen 5 어댑터 슬롯이 있는데, 각각 표준 블라인드 스왑 카세트를 가지고 있어요.

이를 통해 어댑터를 쉽게 교체할 수 있답니다.

이어서 노드끼리 연결되는 32개의 연결이 있어요.

노드 내 CPU는 다른 노드의 메모리와 양방향 통신할 수 있어요.

이런 연결들은 Power 9보다 훨씬 빠른 32 기가비트로 동작하게 되요.

다른 프로세서와 메모리가 직접 연결된 컴퓨터의 구조는?

이 컴퓨터 안에는 4개의 CPU와 이에 연결된 메모리가 있으며 서로 직접 연결되어 있답니다.

또한, 이 컴퓨터의 모든 프로세서는 다른 노드의 동일한 프로세서에 직접 연결되어 있어요.

만약 이 프로세서가 다른 노드의 메모리에 접근하려면 동일한 프로세서 번호에 직접 연결된 케이블을 통해 접근해야 해요.

그리고 Processor One이 Processor Four와 통신하려고 할 때, 최악의 경우에는 직접 연결되지 않기 때문에, 나비넥 곳에 연결되어 있는 Processor Four를 통해서만 통신할 수 있고 메모리에 접근합니다.

이 시스템은 NVMe 솔리드 스테이트 드라이브 4개를 가지고 있으며, Vioserver에서 사용할 수 있을 거예요.

이 드라이브들을 스토리지나 캐싱에 사용할 수도 있습니다.

Power10과 호환 가능한 PCIe I/O 어댑터의 특징은?

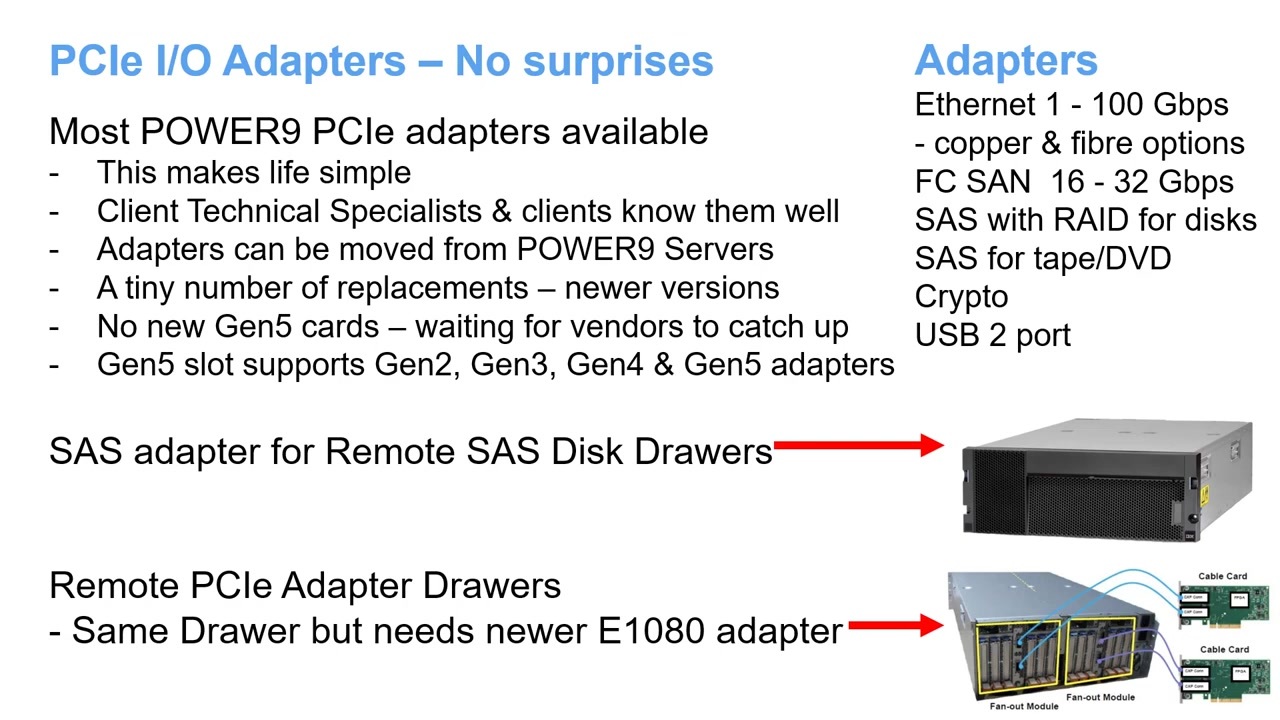

Power9 어댑터를 Power10로 계속 사용할 수 있는데, 일부 변경사항이 있긴 하지만 비슷한 모델을 사용할 수 있어요.

또한, Gen2, 3, 4, 5 슬롯 모두 호환 가능하죠.

그리고, 이더넷, 파이버 채널, SAN, SAS 등 다양한 카드(어댑터)가 있으며 컴퓨터 내/외부에서 장착 가능한 카드도 있어요.

USB 2포트도 지원되는데, 보안이슈로 몇몇 고객사에서는 사용을 금지하고 있다고 해요.

그리고, 원격 제어용 SAS 드로워와 PCIe 어댑터 드로워를 제공합니다.

IBM Enterprise Server, Power10 기술 특징

IBM Enterprise Server는 HMC 버전 10 코드가 실행되어야 합니다.

Power10에서 실행 가능하며, Virtual HMC를 사용한다면 첫 번째 Power10 구입 시에는 CR2를 권장하며 built-in software와 enterprise pools 2, 그리고 운영 체제를 사용하도록 추천합니다.

CO machines는 폐지됐지만, 이미 purchase한 경우 실행 가능합니다.
